Tipos de USB: La guía sobre conectores y estándares

Conocer los diferentes tipos de USB es un requisito indispensable, tanto si estas iniciando en el mundo de la informática o, aunque no lo seas.

Aunque el Universal Serial Bus fue concebido originalmente para estandarizar la conexión de equipos mediante una interfaz común, su evolución técnica a lo largo de las últimas décadas ha derivado en una serie de especificaciones que abarca tanto la forma de los conectores como los protocolos de transmisión de datos.

A menudo, la falta de claridad técnica lleva a confundir la forma del puerto con su capacidad real, resultando en problemas de compatibilidad, limitaciones en el ancho de banda o una gestión ineficiente de la energía eléctrica.

Recuerda esto: No todos los cables con la misma apariencia física poseen la misma arquitectura interna ni soportan las mismas tasas de transferencia.

Tipos de estándares USB

Para clasificar correctamente los tipos de USB, vamos a diferenciar la velocidad de transferencia de la forma del conector. Los estándares USB definen el protocolo de comunicación, la codificación de la señal y la gestión de energía. A continuación, se presenta la evolución técnica de estos protocolos.

USB 1.1 y USB 2.0 (High Speed)

El estándar USB 2.0, ratificado en el año 2000, estableció la base de la conectividad moderna. Opera a una velocidad teórica máxima de 480 Mbps (Megabits por segundo). Desde el punto de vista de la arquitectura de sistemas, este estándar utiliza una comunicación Half-Duplex, lo que implica que el flujo de datos es bidireccional pero no simultáneo; el dispositivo debe alternar entre enviar y recibir información.

Esta limitación técnica, sumada a la sobrecarga del protocolo (overhead), resulta en una velocidad efectiva real de aproximadamente 30 a 40 MB/s. A pesar de su antigüedad, sigue siendo el estándar predominante para periféricos de bajo ancho de banda como dispositivos de interfaz humana (HID) —teclados y ratones— debido a su robustez y bajo coste de implementación.

USB 3.0, 3.1 y 3.2 (SuperSpeed)

La nomenclatura de la tercera generación de USB ha sufrido múltiples revisiones por parte del USB-IF (USB Implementers Forum), lo que suele generar confusión técnica. Es fundamental comprender las diferencias en la capa física:

USB 3.2 Gen 1 (Anteriormente USB 3.0): Introdujo la arquitectura SuperSpeed. A nivel físico, añade 5 pines adicionales al diseño base del USB 2.0, permitiendo una comunicación Full-Duplex (envío y recepción simultáneos). Su velocidad de transferencia es de 5 Gbps, utilizando una codificación 8b/10b, donde el 20% del ancho de banda se reserva para control de errores y sincronización.

USB 3.2 Gen 2 (Anteriormente USB 3.1): Incrementa la velocidad a 10 Gbps. La mejora sustancial radica en la eficiencia de codificación, pasando a un esquema 128b/132b. Esto reduce la sobrecarga del protocolo a menos del 4%, permitiendo tasas de transferencia reales mucho más cercanas al límite teórico.

USB 3.2 Gen 2x2: Esta especificación es exclusiva para conectores USB Tipo-C. Aprovecha la capacidad de "doble carril" (dual-lane) del conector C, utilizando dos pares de hilos de transmisión y dos de recepción simultáneamente para alcanzar los 20 Gbps. Requiere cables certificados con chips E-Marker para gestionar la señal.

USB4 y la convergencia con Thunderbolt

El estándar USB4 representa un cambio de paradigma, basándose en la arquitectura del protocolo Thunderbolt 3 donado por Intel. A diferencia de sus predecesores, USB4 no se limita a transferir datos. Utiliza una técnica de "tunelización" de protocolos que permite encapsular dinámicamente señales de DisplayPort (vídeo), PCIe (datos de sistema) y USB 3.2 dentro del mismo canal.

Existen dos variantes principales en la especificación inicial: USB4 20 Gbps y USB4 40 Gbps. Para alcanzar los 40 Gbps, es obligatorio el uso de cables activos de corta distancia o cables pasivos de alta calidad (menores a 0.8 metros) con certificación específica. Este estándar optimiza la asignación de ancho de banda; si una señal de vídeo requiere 10 Gbps, los 30 Gbps restantes quedan disponibles para transferencia de datos, algo que no ocurría en versiones anteriores donde el ancho de banda era estático.

Tipos de conectores USB

Ahora pasamos a la parte tangible: la forma física. En ingeniería mecánica, el diseño del conector es crítico para la durabilidad (ciclos de inserción) y la integridad de la señal. Estos son los tipos de USB según su morfología.

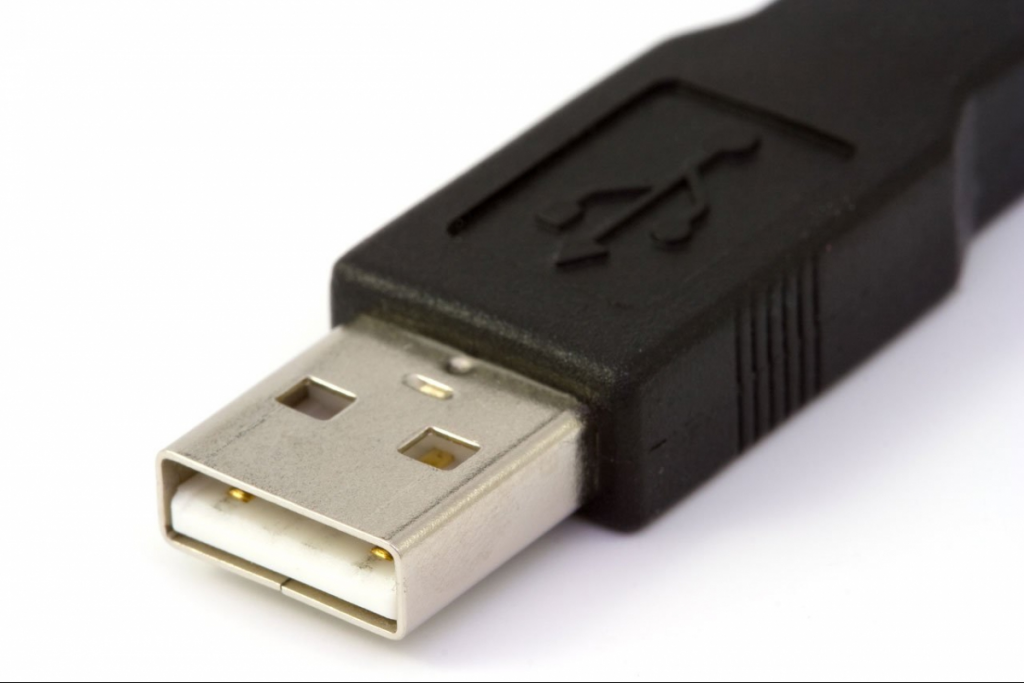

USB Tipo-A (El Estándar Original)

Es el rectángulo plano que todos conocemos. Se encuentra en casi todas las computadoras, consolas y cargadores de pared.

• Diseño: Asimétrico. Solo entra de una forma (aunque todos intentamos meterlo tres veces antes de acertar). Se mantiene en su lugar por fricción.
• Durabilidad: Diseñado para soportar unos 1,500 ciclos de conexión/desconexión.

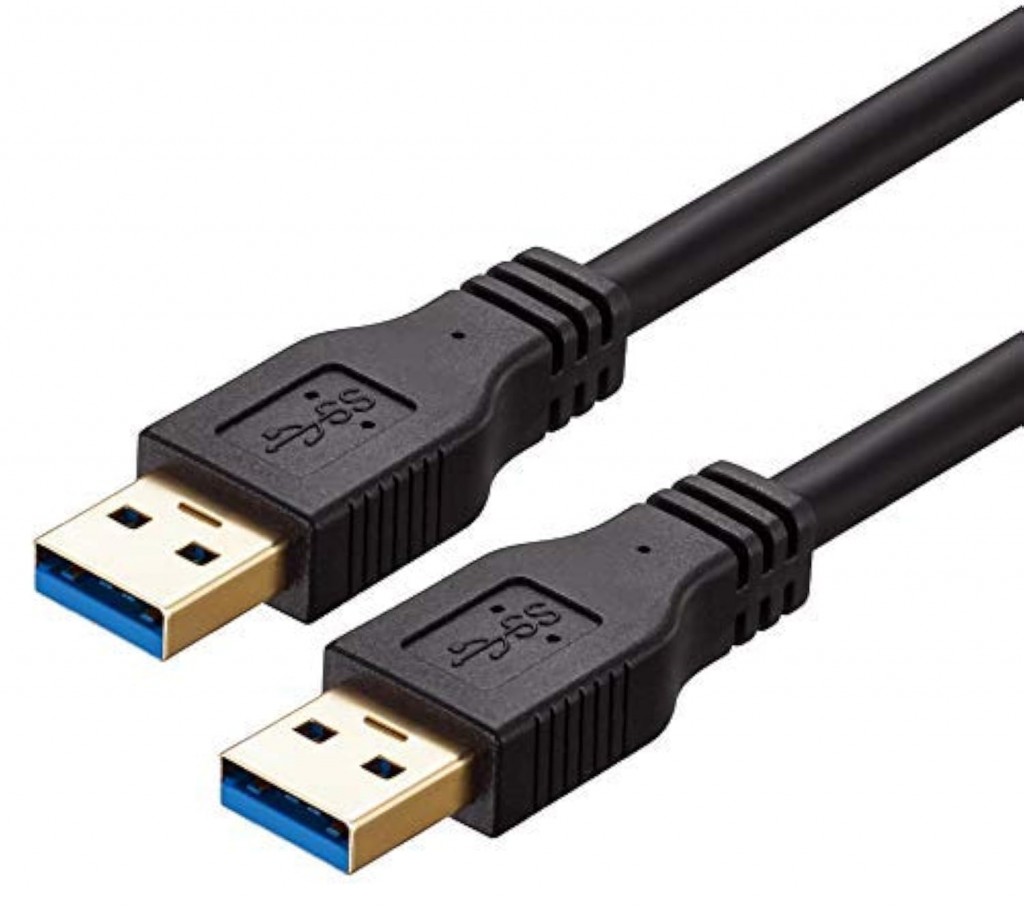

• Evolución invisible: Aunque por fuera se ve igual, el conector Tipo-A 3.0 tiene 9 pines internos en lugar de 4. Los 5 pines extra están "escondidos" al fondo para hacer contacto solo cuando se inserta un macho 3.0, manteniendo la compatibilidad con los viejos 2.0.

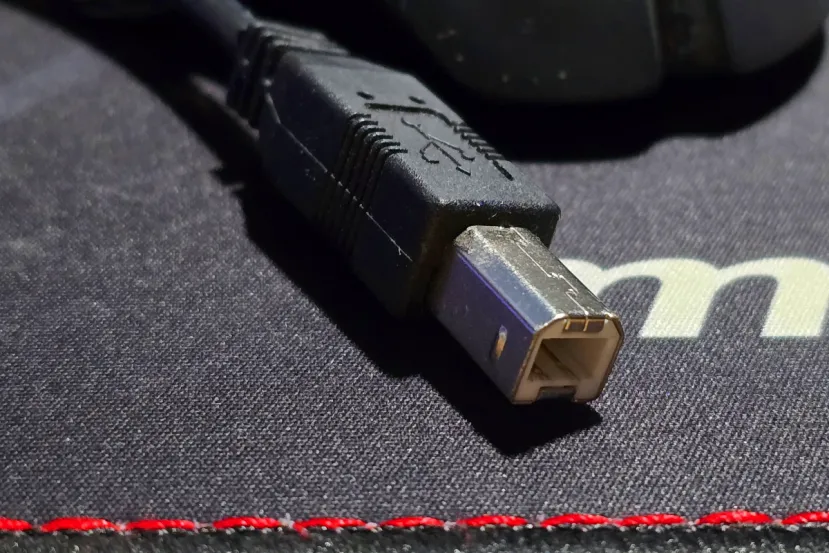

USB Tipo-B

Es ese conector cuadrado, casi cúbico, que sueles ver en impresoras y escáneres.

• Propósito: Fue diseñado deliberadamente para ser diferente al Tipo-A para evitar que los usuarios conectaran dos computadoras entre sí (lo cual podría causar un cortocircuito en la placa base en la era del USB 1.1).
• Variante: El Tipo-B 3.0 (SuperSpeed) es más alto y tiene una "joroba" extra para acomodar los nuevos pines. Es incompatible con puertos Tipo-B antiguos, aunque los machos antiguos sí entran en hembras nuevas.

Mini-USB

Antes de los smartphones modernos, este era el rey de las cámaras digitales, reproductores MP3 y los controles de PlayStation 3.

• Introdujo el concepto de 5 pines (uno más que el estándar A/B). Ese quinto pin (ID pin) permitió el nacimiento del USB OTG (On-The-Go), permitiendo que un dispositivo actuara como maestro o esclavo según fuera necesario. Fue reemplazado porque su grosor impedía hacer dispositivos ultra delgados y su vida útil era de solo 5,000 ciclos.

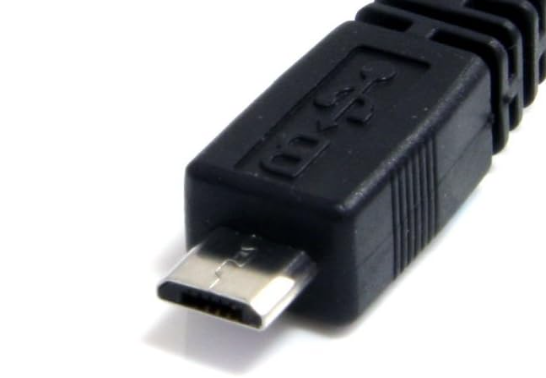

Micro-USB

El estándar de facto para Android durante una década. Es más plano y pequeño que el Mini.

• Micro-A y Micro-B: Aunque casi todos conocemos el Micro-B (el trapezoide asimétrico), existe el Micro-A (rectangular), aunque es rarísimo.
• Micro-B SuperSpeed: ¿Alguna vez tuviste un disco duro externo con un conector ancho y extraño que parecía un Micro-USB con una extensión al lado? Ese es el Micro-B 3.0. Fue una solución de ingeniería "parche" para añadir los pines de velocidad extra sin reinventar el conector. Es frágil y mecánicamente inestable, razón por la cual está desapareciendo rápidamente.

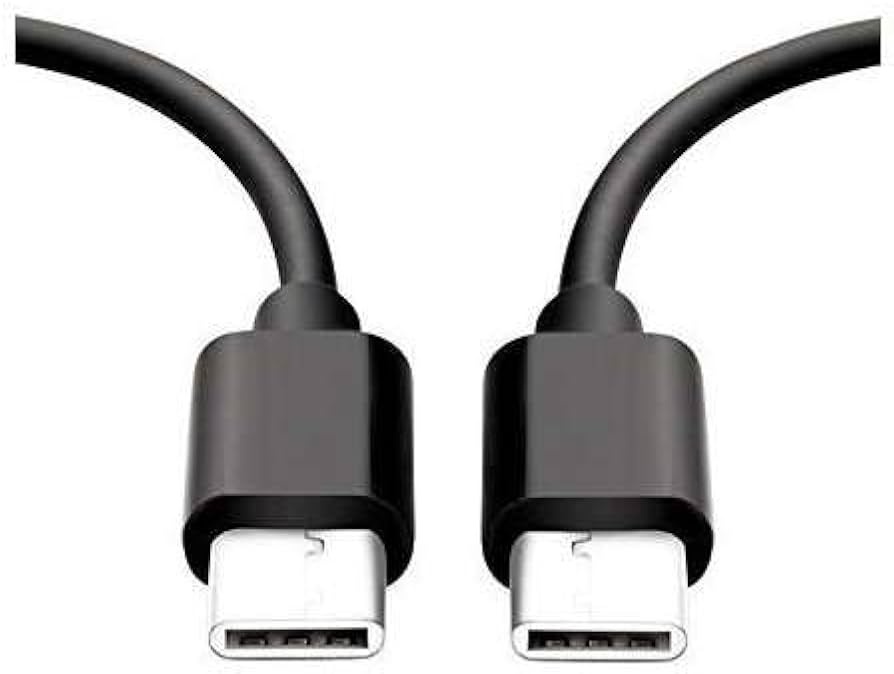

USB Tipo-C (El Conector Definitivo)

El USB-C no es solo una nueva forma; es una obra maestra de la ingeniería moderna.

• Reversibilidad: Tiene 24 pines dispuestos en espejo (12 arriba, 12 abajo). El dispositivo detecta la orientación y reasigna las señales lógicas en milisegundos.
• Alt Modes (Modos Alternativos): Esta es la característica "killer". El conector C tiene pines dedicados (CC1 y CC2 - Configuration Channel) que negocian qué va a pasar por el cable. ¿Quieres enviar video HDMI? El cable se reconfigura. ¿Quieres enviar audio análogo? Se reconfigura.
• Power Delivery (PD): A diferencia de los anteriores que solo daban 5 voltios, el USB-C puede negociar hasta 48 voltios y 5 amperios (240 Watts en el estándar EPR). Esto requiere chips "E-Marker" dentro del propio cable para decirle al cargador: "Hola, soy un cable capaz de soportar 100 Watts, dame potencia". Sin ese chip, por seguridad, el sistema se limita al mínimo.

Diferenciar entre macho y hembra

Aunque no lo creas, la distinción de género en los conectores es fundamental para entender el flujo de energía y datos. Confundir estos términos al comprar adaptadores o extensiones es el error número uno en las compras online.

El Macho (Plug / Clavija) Es la parte del conector que "sobresale" y se inserta. Casi siempre se encuentra en el extremo del cable o en dispositivos pequeños como memorias USB (Flash Drives). Los pines o contactos suelen estar expuestos o ubicados en una protuberancia interna protegida por una carcasa metálica.

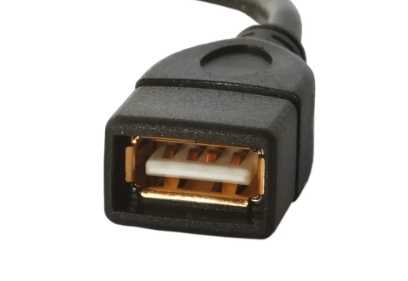

La Hembra (Receptacle / Puerto / Jack) Es el orificio o receptáculo donde se inserta el macho. Siempre se encuentra soldado a la placa base de la computadora, la televisión, el cargador o el chasis del dispositivo móvil. Contiene el mecanismo de resorte o tensión que sujeta al macho en su lugar.

Te puede interesar conocer el significado de los colores en los puertos USB

Preguntas Frecuentes sobre tipos de USB

En la práctica profesional de ingeniería y soporte técnico, surgen dudas recurrentes respecto a la identificación y compatibilidad de los puertos. A continuación, se resuelven las consultas más habituales con un enfoque técnico preciso.

¿Cómo sé si tengo USB A o C?

La diferenciación se realiza mediante inspección visual de la morfología del puerto.

• USB Tipo-A: Es un conector rectangular de aproximadamente 12 x 4.5 mm. Se caracteriza por ser no reversible (posee una pieza de plástico interna en la mitad del conector que obliga a una única orientación de inserción). Es el estándar presente en la mayoría de ordenadores de escritorio, portátiles antiguos y cargadores de pared convencionales.
• USB Tipo-C: Es un conector ovalado, más pequeño (aprox. 8.4 x 2.6 mm) y completamente reversible. Si observa el interior del puerto hembra en el dispositivo, verá una "lengüeta" central con pines a ambos lados. Este es el estándar actual en ultrabooks, smartphones modernos y dispositivos de alto rendimiento.

¿Cuáles son los Tipos de USB para celular?

En el ecosistema de dispositivos móviles, la industria ha transitado por tres estándares principales, excluyendo el conector propietario Lightning de Apple (que ha sido reemplazado por USB-C en los modelos iPhone 15 y posteriores):

1. Micro-USB (Tipo-B): Predominante en teléfonos Android fabricados antes de 2016 y en dispositivos de gama baja actuales. Es un conector trapezoidal asimétrico con ganchos de retención en la parte inferior.
2. USB Tipo-C: El estándar vigente para la gran mayoría de smartphones actuales (Android e iOS). Permite carga rápida (Power Delivery) y salida de video en modelos de gama alta.
3. Mini-USB: Actualmente obsoleto en telefonía, aunque puede encontrarse en dispositivos "legacy" muy antiguos o GPS genéricos.

¿Se pueden combinar los tipos de USB?

Técnicamente, sí. La arquitectura USB está diseñada con retrocompatibilidad eléctrica. Esto significa que es posible conectar un dispositivo con un puerto moderno (ej. USB-C) a un ordenador con un puerto antiguo (ej. USB-A) mediante el uso de cables o adaptadores pasivos adecuados. Sin embargo, existe una limitación crítica denominada cuello de botella: la velocidad de transferencia y la potencia de carga se limitarán siempre al estándar más bajo de la cadena. Por ejemplo, si conecta un disco SSD USB-C (capaz de 10 Gbps) a un puerto USB-A 2.0 de un ordenador antiguo mediante un adaptador, la velocidad se reducirá automáticamente a 480 Mbps y la carga eléctrica será mínima (2.5W), anulando las ventajas del dispositivo moderno.

¿Existen cables con un tipo de USB diferente en cada extremo?

Sí, estos cables se denominan técnicamente cables híbridos o de transición. Su función principal es adaptar la interfaz física sin necesidad de un adaptador externo, aunque siempre están sujetos a las limitaciones del conector más antiguo. Los ejemplos más comunes en el mercado incluyen:

• USB-A a USB-C: Es el cable estándar actual para cargar smartphones modernos en puertos de carga antiguos (computadoras o cubos de pared).
• USB-C a USB-B: Utilizado frecuentemente para conectar ordenadores portátiles de última generación (que solo tienen puertos USB-C/Thunderbolt) directamente a impresoras, escáneres o interfaces de audio profesionales, eliminando la necesidad de "hubs" o dongles intermedios.
• USB-C a Micro-USB: Permite conectar discos duros externos antiguos o cargar accesorios (como auriculares Bluetooth de generaciones anteriores) utilizando el puerto de carga de un teléfono móvil moderno o una laptop nueva.

¿Cómo se piden los adaptadores para USB?

Para adquirir el adaptador correcto y evitar errores de género, se debe utilizar la nomenclatura técnica "Macho" (Male) y "Hembra" (Female), especificando primero el conector que se tiene y luego el que se desea obtener.

• Ejemplo 1: Si tiene un cable antiguo (USB-A) y desea conectarlo a una laptop moderna que solo tiene puertos pequeños (USB-C), debe solicitar un adaptador "USB-C Macho a USB-A Hembra" (técnicamente conocido como adaptador OTG en móviles).
• Ejemplo 2: Si tiene un cable nuevo (USB-C) y desea conectarlo a un cargador viejo (USB-A), necesita un adaptador "USB-A Macho a USB-C Hembra". Es crucial verificar también la especificación de velocidad del adaptador (USB 3.0 o USB 2.0), ya que muchos adaptadores económicos solo conectan los pines de alimentación y datos básicos, sacrificando la velocidad SuperSpeed.
